聯(lián) 系 人：練先生
手 機(jī)：13951556832
電 話：0515-83856311
傳 真：0515-83856300
郵 箱：jsecoo@163.com
網(wǎng) 址：qd12345.com
地 址：江蘇省鹽城市大豐區(qū)經(jīng)濟(jì)開發(fā)區(qū)鵬程路11號

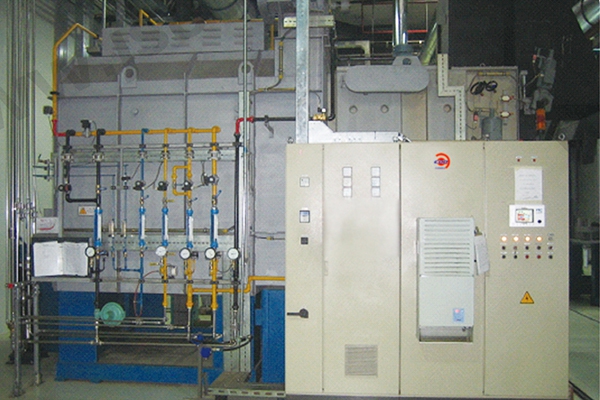

氮化爐的熱處理！
氮化爐是具有氮化處理的設(shè)備，具有處理溫度低，時間短，工件變形小的特點，具有高疲勞極限和良好的耐磨性。
為了縮短氮化周期，并使氮化工藝不受鋼種的限制，在近年間在原氮化工藝基礎(chǔ)上發(fā)展了軟氮化和離子氮化兩種新氮化工藝。
軟氮化實質(zhì)上是以滲氮為主的低溫氮碳共滲，鋼的氮原子滲入的同時，還有少量的碳原子滲，其處理結(jié)果與一般氣體氮化相比，滲層硬度較氮化低，脆性較小，故稱為軟氮化。
1、軟氮化方法分為：氣體軟氮化、液體軟氮化及固體軟氮化三大類。國內(nèi)生產(chǎn)中應(yīng)用廣泛的是氣體軟氮化。氣體軟氮化是在含有活性氮、碳原子的氣氛中 進(jìn)行低溫氮、碳共滲，常用的共滲介質(zhì)有尿素、甲酰胺、氨氣和三乙醇胺，它們在軟氮化溫度下發(fā)生熱分解反應(yīng)，產(chǎn)生活性氮、碳原子?；钚缘?、碳原子被工件表面 吸收，通過擴(kuò)散滲入工件表層，從而獲得以氮為主的氮碳共滲層。
氣體軟氮化溫度常用560-570℃，因該溫度下氮化層硬度值高。氮化時間常為2-3小時，因為超過2.5小時，隨時間延長，氮化層深度增加很慢。
2、氮化爐軟氮化層組織和軟氮化特點：鋼經(jīng)軟氮化后，表面外層可獲得幾微米至幾十微米的白亮層，它是由ε相、γ`相和含氮的滲碳體Fe3（C，N）所組成，次層為的擴(kuò)散層，它主要是由γ`相和ε相組成。
關(guān)于我們
產(chǎn)品中心
新聞資訊
